功能框图
该方案以DSP+Radio相结合，前端可以采用以太网等输入音频，后端可以输出数字或模拟音频信号到功放，完整地评估方案的性能。
产品推荐
| 序号 | 器件名称 | 型号 | 厂家 | |
|---|---|---|---|---|
| 1 | Tuner集成电路 | SAF775DHN/N208Z | NXP |  |
| 2 | Tuner集成电路 | TEF6638HW | NXP | |
| 3 | 汽车MCU | 完整型号信息请联系我司销售获取 | NXP | |
| 4 | Class AB集成电路 | NXP | ||
| 5 | Class D集成电路 | NXP | ||
| 6 | PHY | NXP | ||
| 7 | BGT | NXP | ||
| 8 | DC-DC | ON |  | |
| 9 | LDO | Maxlinear |  | |

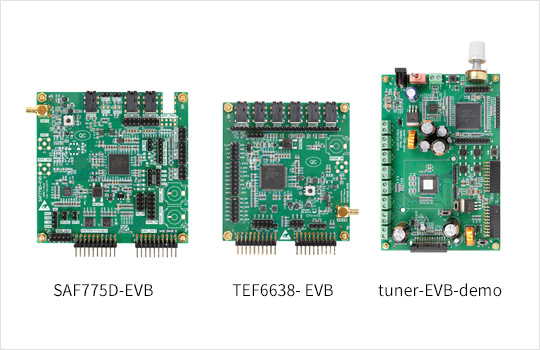

参考设计
集成以太网音频传输
集成 FM天线 Buffer（SAF775D）
RDS、RBDS 解调和解码
支持数字广播通过 I2S与 Saturn 结合
支持高级的广播处理（iMS、CEQ、FMSI（SAF775D）等）
多种音源接口（I2S、S/PDIF、TDM（SAF775D）等）
2 个集成 DSP 专用于核心音频控制（SCR、volume、tone、EQ）
1 个专门用于高级音频处理的内核（SAF775D）（ASE、ANC、ECNR、ESE）
完整的硬件设计资料
完整的软件设计资料
资料下载
用户手册
【用户手册】汽车收音 demo 用户手册 V1.20文件大小：5.1MB 更新日期：2023-05-12
汽车收音demo 核心部分SAF775D/TEF6638 集成了音频和无线电处理，采样速率转换器以及数字和模拟音频输出，可得到最佳接收性能，提高收听清晰度，主要针对中高性能汽车收音机和音频系统。SAF775D/TEF6638 是一款符合AEC-Q100 规范，支持模拟AM/FM/WX（SAF775D）和HD/DRM 接收，多路模拟、数字音频的输入/输出，高级加密标准（AES）解密引擎（SAF775D），高级音频算法可在HiFi 2 DSP上运行的芯片（SAF775D）。
带功能安全的MCU；
带诊断功能的AMP；
带诊断功能的PHY；
完全开放的底层驱动；
Tuner参数整定调试GUI工具。
汽车收音demo 核心部分SAF775D/TEF6638 集成了音频和无线电处理，采样速率转换器以及数字和模拟音频输出，可得到最佳接收性能，提高收听清晰度，主要针对中高性能汽车收音机和音频系统。SAF775D/TEF6638 是一款符合AEC-Q100 规范，支持模拟AM/FM/WX（SAF775D）和HD/DRM 接收，多路模拟、数字音频的输入/输出，高级加密标准（AES）解密引擎（SAF775D），高级音频算法可在HiFi 2 DSP上运行的芯片（SAF775D）。
带功能安全的MCU；
带诊断功能的AMP；
带诊断功能的PHY；
完全开放的底层驱动；
Tuner参数整定调试GUI工具。
